Trunnion ve Floating Küresel Vana Seçim Rehberi

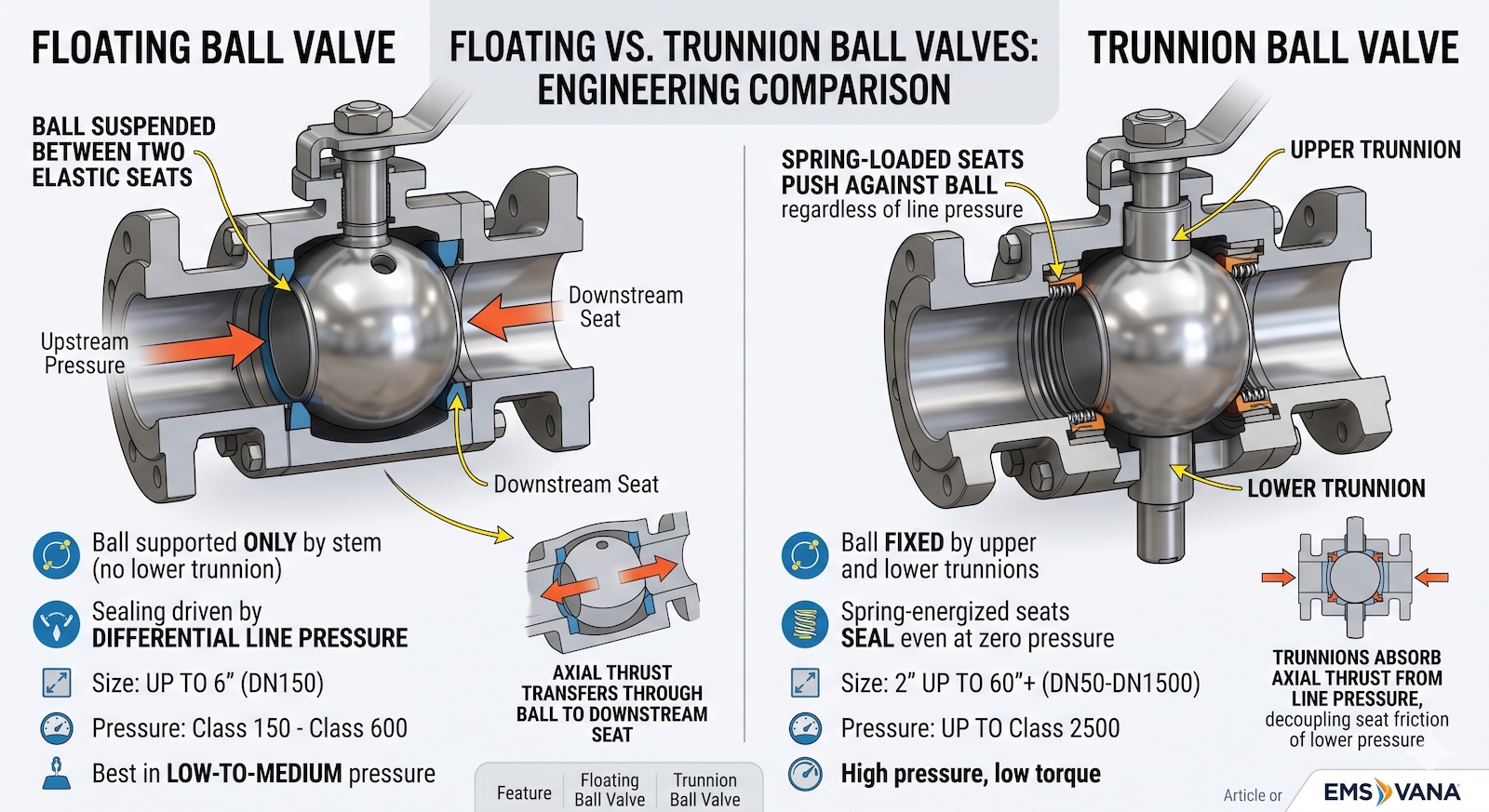

Trunnion ve Floating Küresel Vana Tasarımındaki Temel Farklar

Endüstriyel vana dünyasında trunnion ve floating küresel vana arasındaki en temel ayrım, kürenin gövde içerisinde nasıl desteklendiğiyle ilgilidir. Floating (yüzer) tasarımda küre yalnızca mil tarafından tutulurken, trunnion (yataklı) tasarımda küre hem üstten hem de alttan mekanik pimlerle sabitlenir. Bu yapısal fark, akışkan basıncının oluşturduğu yükün vananın iç aksamına nasıl dağıtılacağını belirler. EMS Vana olarak 45 yıllık tecrübemizle, her iki vana tipini de uluslararası standartlara uygun olarak yüksek hassasiyetle üretiyoruz.

Floating küresel vanalarda sızdırmazlık, hat basıncının küreyi çıkış tarafındaki yatağa (seat) doğru itmesiyle sağlanır. Bu durum, özellikle küçük çaplı ve düşük basınçlı hatlarda mükemmel bir sızdırmazlık performansı sunar. Öte yandan, trunnion tasarımlarda küre hareket etmez; bunun yerine yay destekli yataklar küreye doğru itilerek her basınç seviyesinde sızdırmazlık oluşturur. Bu iki farklı mekanizmanın anlaşılması, tesisinizin uzun ömürlü çalışması için hayati bir öneme sahiptir.

Floating Küresel Vana Nedir ve Nasıl Çalışır?

Floating küresel vana, kürenin akış ekseni boyunca mekanik olarak sabitlenmediği, bunun yerine iki elastik yatak arasında “yüzer” şekilde konumlandığı bir tasarımdır. Vana kapalı konuma getirildiğinde, giriş tarafındaki akışkan basıncı küreyi çıkış tarafındaki yatağa doğru iterek sıkı bir sızdırmazlık sağlar. Bu tasarımın basitliği, onu ekonomik ve bakım dostu bir çözüm haline getirir.

Genellikle 6 inç (DN150) çapa kadar olan hatlarda tercih edilen floating vanalar, Class 150 ile Class 600 arasındaki basınç sınıflarında yüksek performans gösterir. Sızdırmazlık doğrudan hat basıncına bağlı olduğundan, çok düşük basınçlarda veya vakum uygulamalarında sızdırmazlık performansının korunması için özel yatak malzemeleri (PTFE, PEEK vb.) kullanılır. Kompakt yapıları sayesinde bu vanalar, yer kısıtı olan tesisatlar için idealdir.

Trunnion Küresel Vana Tasarımı ve Avantajları

Trunnion küresel vana, kürenin üst ve altta bulunan destek pimleri (trunnion) ile yataklandığı vana tipidir. Bu tasarımda küre akış yönünde hareket etmez, sadece kendi ekseni etrafında döner. Akıştan kaynaklanan eksenel yük tamamen trunnion yatakları tarafından emilir, bu da sızdırmazlık yataklarının ve milin üzerindeki yükü minimize eder. Bu özellik, büyük çaplarda ve yüksek basınç sınıflarında vananın kolayca opere edilmesini sağlar.

EMS Vana’nın trunnion çözümleri, yay destekli yataklar (spring-loaded seats) sayesinde düşük veya sıfır basınçta bile güvenilir sızdırmazlık sunar. Özellikle petrol ve gaz iletim hatları gibi güvenlik öncelikli alanlarda Çift Bloklama ve Tahliye (DBB) özelliği ile donatılan bu vanalar, hat emniyetini en üst seviyeye çıkarır. Büyük gövdeli ve dayanıklı yapıları, ağır hizmet koşulları altında uzun yıllar sorunsuz servis ömrü garantisi verir.

Mühendislik Karşılaştırması: Trunnion ve Floating Tasarımlar

Aşağıdaki tablo, trunnion ve floating küresel vana konfigürasyonlarının teknik özelliklerini ve uygulama sınırlarını özetlemektedir:

Özellik	Floating Küresel Vana	Trunnion Küresel Vana
Küre Desteği	Sadece Mil (Stem)	Üst ve Alt Pimler
Sızdırmazlık Tipi	Basınç İle İtme	Yay Destekli Yataklar
Önerilen Çap Aralığı	≤ 6″ (DN150)	2″ – 60″+ (DN50+)
Basınç Sınıfı	Class 150 – 600	Class 150 – 2500
Çalışma Torku	Basınçla Sertleşir	Düşük ve Stabildir
DBB Özelliği	Uygulanamaz	Standart / Opsiyonel
Tipik Standartlar	API 608, ISO 17292	API 6D, API 600

Operasyonel Tork ve Aktüatör Boyutlandırması

Vana seçiminde tork değerleri, otomasyon maliyetlerini belirleyen en önemli faktördür. Floating vanalarda küre yatağa baskı yaptığı için, basınç arttıkça sürtünme ve dolayısıyla operasyon torku da hızla yükselir. Bu durum, büyük çaplı yüzer vanalarda çok büyük ve maliyetli aktüatörlerin kullanılmasını zorunlu kılabilir. Trunnion tasarımlarda ise yük yataklarda değil, pimlerde olduğu için tork değerleri yönetilebilir seviyelerde kalır.

EMS Vana mühendisleri, ISO 5211 uyumlu üst flanş tasarımlarımız sayesinde pnömatik, elektrikli veya hidrolik aktüatör entegrasyonunu en doğru tork hesaplamalarıyla gerçekleştirir. Doğru tork seçimi sadece enerji verimliliği sağlamakla kalmaz, aynı zamanda vana milinin ve yataklarının ömrünü uzatarak mekanik yorulmaları önler. Otomasyona hazır altyapımız, tesisinizin SCADA veya DCS sistemlerine tam uyum sağlamasına olanak tanır.

Kavite Basınç Tahliyesi ve Termal Genleşme

Vana kapalıyken küre içindeki boşlukta (cavity) hapsolan akışkan, sıcaklık artışıyla genleşerek tehlikeli basınç artışlarına neden olabilir. Floating küresel vanalar genellikle “kendi kendine tahliye” (self-relieving) özelliğine sahiptir; küre hafifçe yer değiştirerek fazla basıncı hattın giriş yönüne geri verir. Ancak trunnion vanalarda küre sabit olduğundan, bu riskin yönetilmesi için yatak tasarımında özel tahliye kanalları veya harici tahliye valfleri kullanılmalıdır.

Güvenlik kritik proseslerde, EMS Vana’nın özel tasarım yatakları, kavite içindeki basınç hat basıncını belirli bir eşiğin üzerine çıkardığında otomatik olarak tahliye yapacak şekilde konfigüre edilir. Bu proaktif mühendislik yaklaşımı, vananın gövde bütünlüğünü korur ve olası patlama veya deformasyon risklerini ortadan kaldırır. Özellikle yüksek sıcaklıkta çalışan buhar ve kızgın yağ hatlarında bu özellik işletme güvenliğinin temelidir.

Hangi Durumda Hangi Küresel Vanayı Seçmelisiniz?

Doğru vana seçimi, hem ilk yatırım maliyetini hem de operasyonel ömrü belirler. Projeniz için karar verirken şu 5 maddeyi göz önünde bulundurun:

• Hat Çapı ve Alan: Küçük çaplı (≤4″) ve dar alanlı montajlar için floating tasarım daha uygundur.
• Basınç Seviyesi: Class 900 ve üzeri yüksek basınçlarda mutlaka trunnion tip tercih edilmelidir.
• Sızdırmazlık Hassasiyeti: Düşük basınçta veya vakumda bile sızdırmazlık isteniyorsa yay destekli trunnion yataklar seçilmelidir.
• Bakım ve Servis: Yüksek çevrimli (sık açılıp kapanan) hatlarda, torku düşük ve yatak yükü dengeli olan trunnion vanalar daha uzun ömürlüdür.
• Emniyet Fonksiyonları: Acil kapatma (ESD) veya DBB gereksinimi olan kritik petrol-gaz hatları için trunnion vana standarttır.

EMS Vana’nın Mühendislik ve Kalite Güvencesi

Türkiye’nin ilk ve tek %100 yerli dövme vana üreticisi olarak, üretimimizin her aşamasında en sıkı kalite kontrol protokollerini uyguluyoruz. Dövme çelik gövdelerimiz, döküm ürünlere kıyasla daha homojen bir tane yapısına sahip olup yüksek basınç ve termal şoklara karşı üstün dayanım gösterir. Üretim tesisimizde API 6D, API 598 ve EN 12266-1 standartlarına uygun hidrostatik ve pnömatik testler titizlikle gerçekleştirilir.

ISO 17025 akredite laboratuvarımızda yapılan Pozitif Malzeme Tanımlama (PMI), ultrasonik muayene ve radyografik testlerle, ürünlerimizin en zorlu saha koşullarına hazır olduğundan emin oluyoruz. Müşteri spesifikasyonlarına özel malzeme seçimleri (A105, F316, Monel, Inconel) ve düşük emisyonlu (ISO 15848) salmastra çözümlerimizle, çevreye duyarlı ve güvenli bir işletme kurmanıza yardımcı oluyoruz.

Trunnion ve floating küresel vana ihtiyaçlarınızda, proses gereksinimlerinize en uygun konfigürasyonu belirlemek, teknik dosya ve 3D çizim talepleriniz için uzman mühendis kadromuzla bugün iletişime geçin ve projeniz için en iyi fiyat teklifini hemen alın.
