Glob vana, akışkan hatlarında hassas debi ayarı ve yüksek sızdırmazlık performansı sunan lineer hareketli bir vana tipidir. Bu kapsamlı rehberde tanımdan çalışma prensibine, türlerden seçim kriterlerine ve uygulama alanlarına kadar tüm kritik noktaları sade ama teknik doğrulukla açıklıyoruz. İçeriğin sonunda yer alan kontrol listesiyle projenizi netleştirin; şimdi bizimle iletişime geçerek uzman desteği ve hızlı teklif alın.
Glob vana nedir? Tanım ve temel bileşenler
Glob vana; gövde, kapak, sap (stem), disk (plug) ve koltuk (seat) gibi bileşenlerden oluşan, disk-koltuk temas yüzeyiyle akışı kısan veya durduran bir kontrol elemanıdır. Lineer hareket sayesinde konum tekrarlanabilirliği yüksektir ve küçük ayarlarda dahi hassas sonuç verir. Bu karakter, onu hem proses kontrolünde hem de kapama görevinde güvenilir kılar.
Vananın iç yapısında akış, disk ve koltuk bölgesinde yön değiştirir. Bu geometri, kelebek veya küresel vanalara kıyasla daha yüksek basınç düşümüne neden olabilir; fakat karşılığında kısma (throttling) performansı ve sızdırmazlık kalitesi artar. Doğru malzeme, yüzey pürüzlülüğü ve tork yönetimi ile uzun ömürlü ve istikrarlı bir çalışma elde edilir.
Disk, koltuk ve sap: sızdırmazlığın kalbi
Diskin şekli (düz, iğne/plug tipi) ve koltuğun işlenmiş yüzeyi, sızdırmazlık sınıfını belirleyen başlıca faktörlerdir. Sapın yukarı-aşağı hareketi, paketleme (packing) bölgesindeki kaçak emisyonlarını minimize edecek şekilde tasarlanır; grafit veya PTFE bazlı malzemeler, sıcaklık ve akışkana göre seçilir.
Akış karakteristiği ve Kv/Cv (kavramsal)
Glob vana, lineer veya eş-yüzde (equal-percentage) karaktere yakın kontrol davranışı sağlayabilir. Doğru çap ve disk geometrisi, kademeli ve öngörülebilir debi değişimi sunar; bu da PID kontrollü proseslerde stabiliteyi artırır.

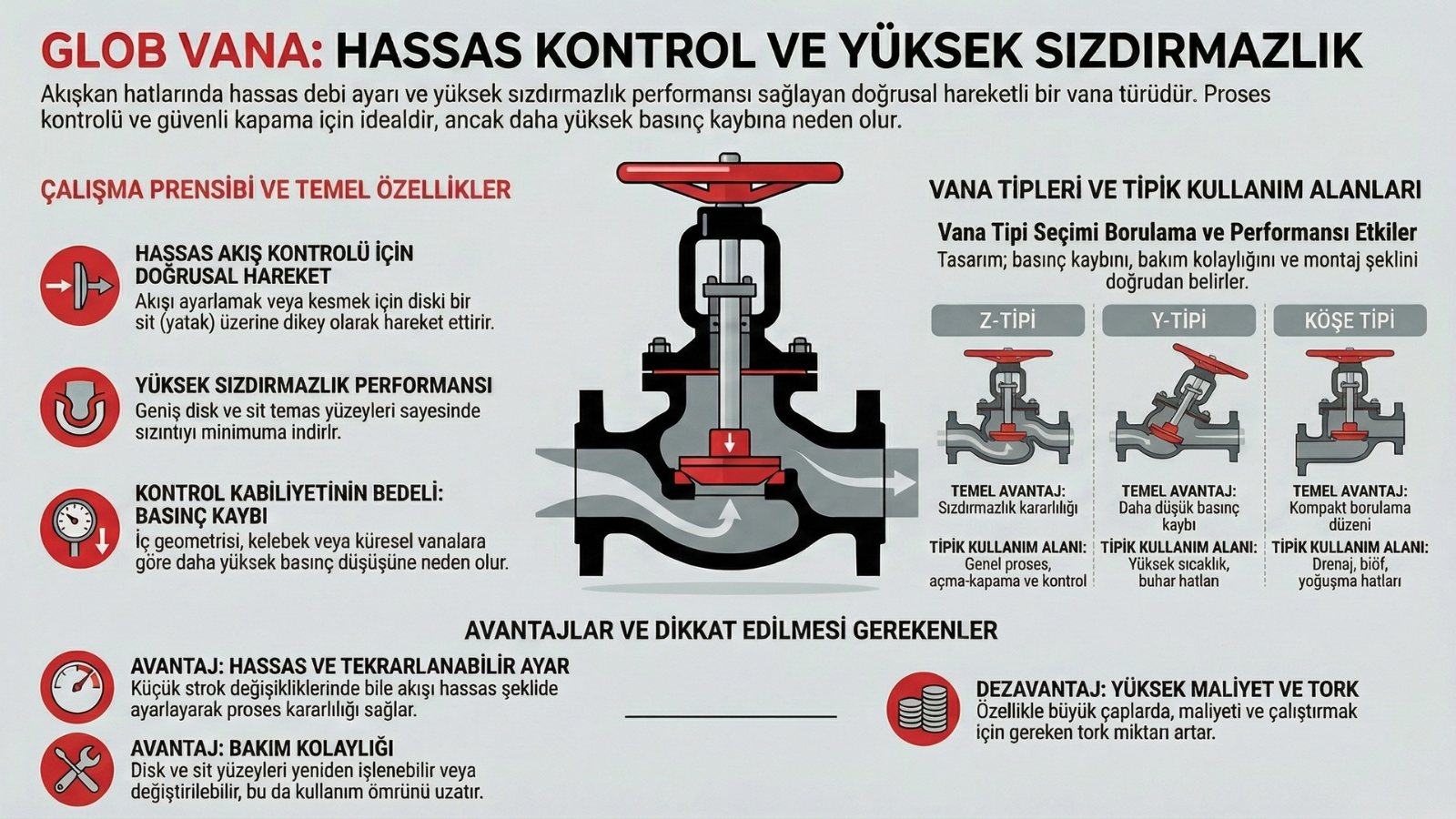

Çalışma prensibi: lineer hareket ve akış kontrolü
Glob vana, el çarkı veya aktüatör ile sapı doğrusal hareket ettirir; disk koltuktan uzaklaştıkça akış artar, yaklaşınca azalır. Disk-koltuk temasındaki yüzey kalitesi, küçük strok hareketlerinde bile aynı tekrarlanabilirliği sağlayarak istenen debiye hızla ulaşmanıza yardım eder. Bu özellik, sıcaklık/viskozite değişimlerine rağmen kararlı proses sağlar.
Kısma görevinde, disk kenarı boyunca oluşan hızlanma alanları ve basınç farkları dikkatle yönetilmelidir. Uygun çalışma aralığı, kavitasyon ve erozyon riskini düşürür. Bu nedenle, vana boyutlandırması yapılırken tahmini çalışma yüzdesi, hat basıncı ve karşı basınç birlikte değerlendirilir.
Akış yönü ve basınç etkileri
Çoğu tasarımda akış yönü, disk ve paketleme üzerindeki kuvvetleri optimize edecek şekilde belirlenir. “Akış alttan-diske” veya “akış üstten-diske” tercihleri; kapama momenti, titreşim davranışı ve paketleme ömrü üzerinde belirleyicidir.
Kısma (throttling) ve kavitasyon yönetimi
Kısma uygulamalarında basınç düşümü kontrollü dağıtılmalı, gerekli durumlarda birden çok kademeli kontrol veya darbe kırıcı tasarımlar düşünülmelidir. Bu yaklaşım, erozyon ve gürültüyü sınırlarken sızdırmazlık bütünlüğünü korur.
Glob vana türleri ve tasarımlar
Glob vanalar; gövde içi akış yoluna ve bakım kolaylığına göre farklılaşır. Seçimde borulama düzeni, erişim imkânı, basınç düşümü ve bakım stratejisi dikkate alınmalıdır. Disk ve koltuk malzemeleri, yumuşak oturtmalı (soft-seated) ya da metal-metal kombinasyonlarıyla proses gereksinimlerine uyarlanır.
Zamanla ısıl çevrimlere maruz kalan hatlarda kapak sızdırmazlığı, cıvata öngerilmeleri ve conta türü kritik önem taşır. Doğru sıkma torkları ve yeniden sıkma prosedürleri, uzun dönemli emisyon kontrolünü kolaylaştırır.
Z-tipi, Y-tipi ve açılı tip: tasarım farklarının sonucu
Z-tipi gövde, yüksek sızdırmazlık ve bakım erişimi ile yaygın tercihtir; Y-tipi ise basınç kaybını azaltır ve yüksek sıcaklıkta avantaj sağlar. Açılı tip (angle) tasarımlar, 90° yönlendirme gereken hatlarda bağlantı ve drenaj kolaylığı sunar.
Karşılaştırmalı tablo: glob vana tipleri ve tipik kullanımlar
| Tür | Akış Yolu / Özellik | Basınç Kaybı | Tipik Boyut (DN) | Tipik Kullanım | Öne Çıkan Artı |
|---|---|---|---|---|---|
| Z-Tipi | Akış iki kez yön değiştirir | Yüksek | 15–300 | Genel proses, kapama/kısma | Sızdırmazlık kararlılığı |
| Y-Tipi | Akış daha düz; gövde eğimli | Orta | 15–250 | Yüksek sıcaklık, buhar hatları | Daha düşük basınç düşümü |
| Açılı (Angle) | 90° dönüş; drenaj kolay | Orta | 15–200 | Kondens, tahliye, dar alanlar | Borulamada kompaktlık |
Avantajlar: sızdırmazlık, hassasiyet, servis edilebilirlik
Glob vana, disk-koltuk temasındaki geniş temas yüzeyleri ve işlenmiş oturma geometrisi sayesinde yüksek sızdırmazlık performansı sunar. Lineer hareket, küçük strok değişimlerinde bile ince ayar sağlar; bu da proses dalgalanmalarını azaltarak kalite kararlılığına katkı verir. Ayrıca, paketleme ayarı ve üstten erişim tasarımları ile bakım süreleri kısalır.
Servis sırasında koltuk ve disk yüzeylerinin yeniden işlenebilmesi veya parça değişimi mümkündür. Bu, toplam sahip olma maliyetini düşürür. Uygun aktüatörle birleştiğinde hızlı yanıt, düşük overshoot ve enerji verimliliği elde edilir.
Dezavantajlar ve doğru kullanım senaryoları
Glob vananın yapısal geometresi, kelebek veya küresel vanaya kıyasla daha yüksek basınç kaybı yaratabilir. Büyük çaplarda maliyet ve tahrik momenti artar. Bu nedenle geniş hatlarda tam açık/kapalı servis için alternatif türler ekonomik olabilir; ancak kısma gereksinimi olan hatlarda glob vana genellikle üstün performans verir.
Aşındırıcı partiküllü akışkanlarda, disk ve koltuk yüzeyleri özel kaplamalarla korunmalıdır. Uygun malzeme eşleşmesi yapılmazsa erozyon hızlanır ve sızdırmazlık sınıfı düşebilir. Bu riskler, doğru malzeme, kaplama ve çalışma aralığı ile yönetilir.
Seçim kriterleri: malzeme, bağlantı, standartlar
Seçimde ilk adım, basınç–sıcaklık zarfı ve akışkanın kimyasal/fiziksel özellikleridir. Karbon çelik, paslanmaz çelik veya alaşımlı malzemeler; sıcaklık, korozyon ve hidrojen etkisi gibi faktörlere göre belirlenir. Yüzey pürüzlülüğü ve sertlik, sızdırmazlık seviyesinin sürekliliğini doğrudan etkiler.
Standart uyumu; boyutsal sınıflar, malzeme sertifikaları ve sızdırmazlık testleriyle güvence altına alınır. Projenizin şartnamesine göre ASME/ANSI, EN/ISO ve API gereklilikleri değerlendirilir. Test planları ve izlenebilirlik dokümanları, devreye alma sürecini hızlandırır.
Bağlantı ve tahrik seçenekleri
Flanşlı, dişli (NPT), soket kaynak (SW) veya ağız kaynak (BW) bağlantılar; montaj ve bakım stratejinize göre seçilir. Tahrik tarafında manuel el çarkı, elektrikli/pnömatik aktüatör veya pozisyoner ile hassas kontrol mümkündür.
Sızdırmazlık sınıfları ve test yaklaşımı
Uygulanacak sızdırmazlık sınıfı, proses riskine göre belirlenir. Metal-metal kombinasyonlar yüksek sıcaklıkta, yumuşak oturtmalı tasarımlar düşük tork ve sızdırmazlık avantajı sunar. Hidrostatik ve pnömatik testler, gövde ve koltuk kaçaklarını doğrular.
Uygulama alanları: enerji, proses, altyapı
Enerji santrallerinde buhar hatları, kondens toplama ve yardımcı servislerde glob vana; kısma ve kapama dengesini güvenle sağlar. Kimya ve petrokimya tesislerinde reaktör beslemeleri, ısı eşanjörü girişleri ve basınç kırıcı hatlarda hassas debi ayarıyla proses verimliliğine katkı verir.
Altyapı ve HVAC tarafında, sıcak/soğuk su devrelerinde balanslama ve ekipman koruması için tercih edilir. Deniz suyu ve hafif aşındırıcı akışkanlarda, uygun malzeme ve kaplama ile ömür uzatılır. Her senaryoda, vana/hattın titreşim ve ısıl hareketine karşı desteklenmesi performans için kritiktir.
Satın alma öncesi glob vana kontrol listesi
- Proses verileri: minimum/nominal/maksimum debi, basınç ve sıcaklık aralıkları net mi?
- Akışkan özellikleri: viskozite, partikül, korozyon/kavitasyon riski değerlendirildi mi?
- Gövde/disc/seat malzemeleri: akışkan ve sıcaklıkla tam uyumlu mu?
- Bağlantı tipi ve montaj koşulları: flanş standardı, kaynak prosedürü, erişim yeterli mi?
- Tahrik/otomasyon: aktüatör torku, pozisyoner ve geri bildirim gereksinimi tanımlı mı?
- Sızdırmazlık sınıfı ve test planı: kabul kriterleri ve raporlama kapsamı yazıldı mı?
- Bakım stratejisi: yedek parça, paketleme malzemesi ve servis erişimi planlandı mı?
Bakım, güvenlik ve dokümantasyon
Planlı bakımda paketleme ayarı ve sızdırmazlık yüzeylerinin görsel kontrolü esastır. Tork değerleri üretici tavsiyelerine göre uygulanmalı, sap düzlüğü ve kılavuz yüzeyleri aşınmaya karşı izlenmelidir. Doğru yağlama ve uygun strok sınırları, aktüatör ömrünü uzatır.
Ekipmanın üzerine işlenen izlenebilirlik kodları, malzeme sertifikaları ve test raporları, denetim ve garanti süreçlerini kolaylaştırır. EMS Vana mühendisleri, devreye alma ve bakım prosedürlerini proje özelinde netleştirerek emisyon ve güvenlik hedeflerinize hızlı ulaşmanıza yardımcı olur.
Sonuç ve sonraki adım
Glob vana; hassas akış kontrolü, yüksek sızdırmazlık ve servis edilebilirlik kombinasyonuyla, kısma ve kapama gerektiren hatlarda güçlü ve güvenilir bir çözümdür. Proje verilerinize göre doğru tür, malzeme ve tahrik seçimiyle performans ve maliyet dengesini yakalayabilirsiniz. Şimdi iletişime geçin; glob vana ihtiyacınız için mühendislik değerlendirmesini yapalım ve size özel, hızlı bir teklif sunalım.
