API 602, NPS 4 ve daha küçük boyutlardaki kompakt dövme çelik sürgülü (gate), globe (oturmalı), çek (check), küresel (ball) ve tapalı (plug) vanaları düzenleyen Amerikan Petrol Enstitüsü (American Petroleum Institute) standardıdır. Bu standart, basınç sınıflarını, malzeme kalitelerini, trim (iç aksam) gereksinimlerini ve test protokollerini tanımlayarak, bu vanaları dünya çapında petrol-gaz, rafinaj, kimya ve enerji santrallerindeki kritik boru hatları için öncelikli tercih haline getirir.
Yüksek basınçlı ve yüksek sıcaklıklı boru sistemleri için vana spesifikasyonu hazırlayan satın alma mühendisleri, proje yöneticileri ve tesis mühendisleri için API 602, sektördeki en çok referans alınan standartlardan biridir. Ancak basınç sınıflarının, malzeme gereksinimlerinin ve trim tanımlarının yanlış anlaşılması; maliyetli hatalara, tedarik gecikmelerine veya daha kötüsü, işletme sırasında vanaların erken arızalanmasına yol açabilir.
Bu kılavuz, dövme vana üretimindeki 45 yıllık tecrübeye dayanarak API 602 dövme çelik vanalar hakkında bilmeniz gereken her şeyi açıklamaktadır: Standart neleri gerektirir, basınç sınıfları gerçek çalışma koşullarıyla nasıl eşleşir, hangi malzemeler hangi ortamlar için uygundur ve bir sonraki projeniz için doğru spesifikasyon nasıl oluşturulur?

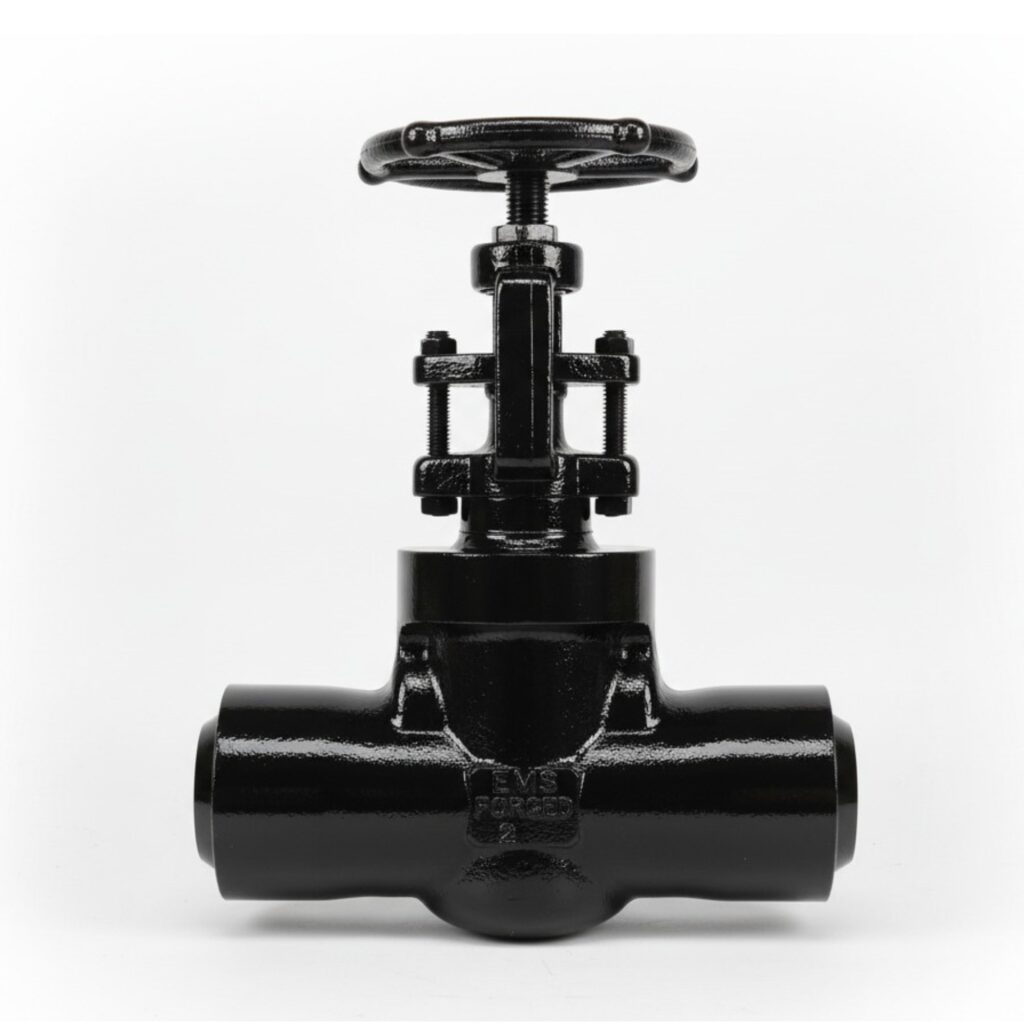

API 602 Nedir? Standart Hakkında Genel Bakış
American Petroleum Institute tarafından yayımlanan API 602 (Kompakt Çelik Sürgülü Vanalar — Flanşlı, Dişli, Kaynaklı ve Uzatılmış Gövdeli); petrol rafinerilerinde ve ilgili boru sistemlerinde kullanılan kompakt çelik vanalar için minimum tasarım, malzeme, boyut ve test gereksinimlerini belirler.
Standart, NPS ½ ile NPS 4 (DN 15 – DN 100) arasındaki boyutlarda, 800, 1500, 2500 ve 4500 basınç sınıflarındaki vanaları kapsar. API 602’ye göre üretilen vanalar, küresel tedarik zincirlerinde değiştirilebilirliği sağlamak amacıyla ASME B16.34‘ün basınç-sıcaklık değerlerine ve uçtan uca (face-to-face) boyutlarına da uygun olmalıdır.
API 602’nin Temel Kapsamı: Rafineriler, petrokimya tesisleri ve enerji üretim tesisleri dahil olmak üzere petrol endüstrisinin alt ve üst kollarındaki (upstream/downstream) boru hatlarında kullanılan dövme çelik konstrüksiyona sahip sürgülü, globe, çek, küresel ve tapalı vanalardır.
API 602 vs. ASME B16.34: Fark Nedir?
ASME B16.34, çok çeşitli boyut ve basınç sınıflarında flanşlı, dişli ve kaynaklı uçlara sahip tüm vana tiplerini kapsayan daha geniş kapsamlı bir standarttır. API 602 ise daha spesifiktir; ASME B16.34’ün basınç-sıcaklık değerlerini referans alır ancak kompakt dövme çelik konstrüksiyona özgü ek gereksinimler getirir: Gövde et kalınlıkları, uç bağlantı geometrileri, trim konfigürasyonları ve rafineri/petrokimya ortamları için zorunlu testler.
Uygulamada, “API 602 / ASME B16.34” olarak işaretlenmiş bir vana her iki standardı da karşılar; bu çift yönlü uyumluluk standart bir uygulamadır ve çoğu petrol-gaz son kullanıcısı ile EPC (Mühendislik, Tedarik ve İnşaat) firması tarafından beklenir.
API 602 Basınç Sınıfları Açıklaması
Basınç sınıfı, bir API 602 dövme çelik vana belirlenirken en kritik parametredir. Her sınıf, belirli bir gövde malzemesi için belirli bir sıcaklıktaki maksimum izin verilebilir çalışma basıncını (MAWP) belirler. API 602’de tanımlanan dört sınıf şunlardır:
| Basınç Sınıfı | 38°C / 100°F’ta Tipik MAWP (A105N) | Yaygın Uygulamalar |
| Class 800 | 138 bar / 2,000 psi | Genel hidrokarbon servisi, buhar, su, enstrüman hatları |
| Class 1500 | 260 bar / 3,750 psi | Yüksek basınçlı buhar, gaz enjeksiyonu, kuyu başı ekipmanları |
| Class 2500 | 430 bar / 6,250 psi | Yüksek basınçlı buhar jeneratörleri, doğal gaz kompresör hatları |
| Class 4500 | 770 bar / 11,250 psi | Ultra yüksek basınçlı gaz boru hatları, kritik açık deniz (offshore) uygulamaları |
Önemli Not: Bu MAWP değerleri, 38°C’deki ASTM A105N karbon çeliği için geçerlidir. İzin verilen basınçlar sıcaklık arttıkça düşer. Uygulamanızın özel gövde malzemesi ve tasarım sıcaklığı için her zaman ASME B16.34 basınç-sıcaklık tablolarına başvurun.
Class 800, açık ara en yaygın kullanılan basınç sınıfıdır ve küresel API 602 tedarikinin çoğunluğunu oluşturur. Çoğu rafineri yardımcı tesis servisi, enstrüman bağlantıları ve yardımcı hatlar için Class 800, en ekonomik dövme gövde et kalınlığı ile yeterli basınç marjını sağlar.
API 602 Dövme Çelik Vanalar İçin Gövde Malzemesi Kaliteleri
API 602; proses akışkanına, çalışma sıcaklığı aralığına ve korozyon/erozyon gereksinimlerine göre seçilen çeşitli dövme çelik gövde malzemelerine izin verir.
| Malzeme Kalitesi | Tanımlama | Sıcaklık Aralığı | Tipik Servis |
| Karbon Çeliği | ASTM A105N | –29°C ila +425°C | Genel hidrokarbonlar, buhar, su, hava |
| Östenitik Paslanmaz Çelik | ASTM A182 F316 / F316L | –196°C ila +538°C | Korozif akışkanlar, asitler, kriyojenik servis |
| Düşük Alaşımlı Çelik | ASTM A182 F11 | –29°C ila +593°C | Yüksek sıcaklıklı buhar, hidrojen servisi |
| Alaşımlı Çelik | ASTM A182 F22 | –29°C ila +649°C | Yüksek sıcaklık/yüksek basınçlı buhar, rafineri ısıtıcıları |
| Dubleks Paslanmaz Çelik | ASTM A182 F51 / F53 | –46°C ila +316°C | Ekşi servis (H₂S), offshore, deniz suyu |
API Trim Tanımları: Ne Anlama Geliyorlar?
“Trim”, vananın proses akışkanıyla temas eden iç bileşenlerini ifade eder: mil (stem), sit halkaları (seat rings), disk (klape) ve arka sit (back seat). API 602, bu bileşenlerin malzeme kombinasyonunu tanımlamak için standartlaştırılmış trim numaraları kullanır.
| API Trim No. | Sit / Disk Malzemesi | Mil Malzemesi | Tipik Uygulama |
| Trim 8 | 410 Paslanmaz Çelik | 410 SS | Genel karbon çelik vana servisi |
| Trim 5 | Tamamı Sert Dolgulu (Stellite) | 410 SS | Erozyon riski olan / flaşlaşma görülen servisler |
| Trim 12 | 316 Paslanmaz Çelik | 316 SS | Paslanmaz çelik gövdeli vanalar, korozif servis |
| Trim 16 | Alloy 6 (Stellite) Sert Dolgulu | 410 SS | Yüksek hızlı buhar, aşındırıcı akışkanlar |
Stellite sert dolgu (Trim 5, 16), oturma yüzeylerinin sertliğini 40–55 HRC’ye çıkararak aşındırıcı uygulamalarda servis ömrünü önemli ölçüde uzatır. NACE MR0175 / ISO 15156 kapsamındaki ekşi (sour) servis ortamları için trim malzemelerinin ek sertlik ve ısıl işlem gereksinimlerini karşılaması gerekir.
Mevcut Uç Bağlantıları
- Soket Kaynaklı (SW) — ASME B16.11: Küçük çaplı, yüksek basınçlı borularda en yaygın tercihtir. Boru sokete girer ve köşe kaynağı (fillet weld) yapılır.
- Alın Kaynaklı (BW) — ASME B16.25: Tam nüfuziyetli kaynak bağlantısıdır. Soket kısmında oluşabilecek aralık korozyonu (crevice corrosion) riskinin ortadan kaldırılması gereken kritik servislerde (hidrojen, yüksek sıcaklıklı buhar) tercih edilir.
- Dişli (NPT / BSP) — ASME B1.20.1: Kurulumu daha hızlıdır, ancak diş sızıntısı potansiyeli nedeniyle kritik olmayan servislerle sınırlıdır.
- Flanşlı (RF veya RTJ) — ASME B16.5: Sık sökülmesi gereken yerlerde kullanılır. RF (Raised Face – Çıkıntılı Yüzey) standarttır; RTJ (Ring Type Joint) ise Class 2500 ve üzeri veya pozitif metal-metale sızdırmazlık gereken yerlerde belirtilir.
Bir API 602 Dövme Çelik Vanası Doğru Şekilde Nasıl Belirlenir?
Satın alma amaçlı eksiksiz bir vana spesifikasyonu şu parametreleri içermelidir:
- Vana Tipi: Sürgülü / Globe / Çek / Küresel
- Boyut: NPS (örneğin NPS 2 / DN 50)
- Basınç Sınıfı: 800 / 1500 / 2500 / 4500
- Gövde Malzemesi: ASTM kalitesi (örneğin A105N, A182 F316)
- Uç Bağlantısı: SW / BW / NPT / RF Flanşlı / RTJ Flanşlı
- API Trim Numarası: (örneğin Trim 8, Trim 12, Trim 5)
- Geçerli Standartlar: API 602 / ASME B16.34 / NACE MR0175 (ekşi servis ise)
- Test Gereksinimleri: API 598 gövde, sit ve arka sit hidrostatik testi
- Özel Gereksinimler: PMI (Pozitif Malzeme Tanımlama), Charpy darbe testi, PWHT sertifikası
Sonuç
API 602 dövme çelik vanalar, dünyanın en zorlu proses endüstrilerinde kritik küçük çaplı borulama sistemlerinin mühendislik standardıdır. Basınç sınıfı, gövde malzemesi, trim tanımı ve uç bağlantı tipi arasındaki ilişkiyi anlamak, ilk yatırım maliyeti ile toplam yaşam döngüsü güvenilirliğini dengeleyen doğru kararı vermek için esastır.
İpucu: Kağıt üzerinde tüm Class 800 A105N sürgülü vanalar aynı görünebilir. Ancak sadece tam şirket içi dövme kontrolüne, sağlam NDT (tahribatsız muayene) süreçlerine ve üçüncü taraf sertifikasyonuna sahip bir üretici, bir rafineriyi onlarca yıl güvenle çalıştıracak metalurjik bütünlüğü tutarlı bir şekilde sağlayabilir.
