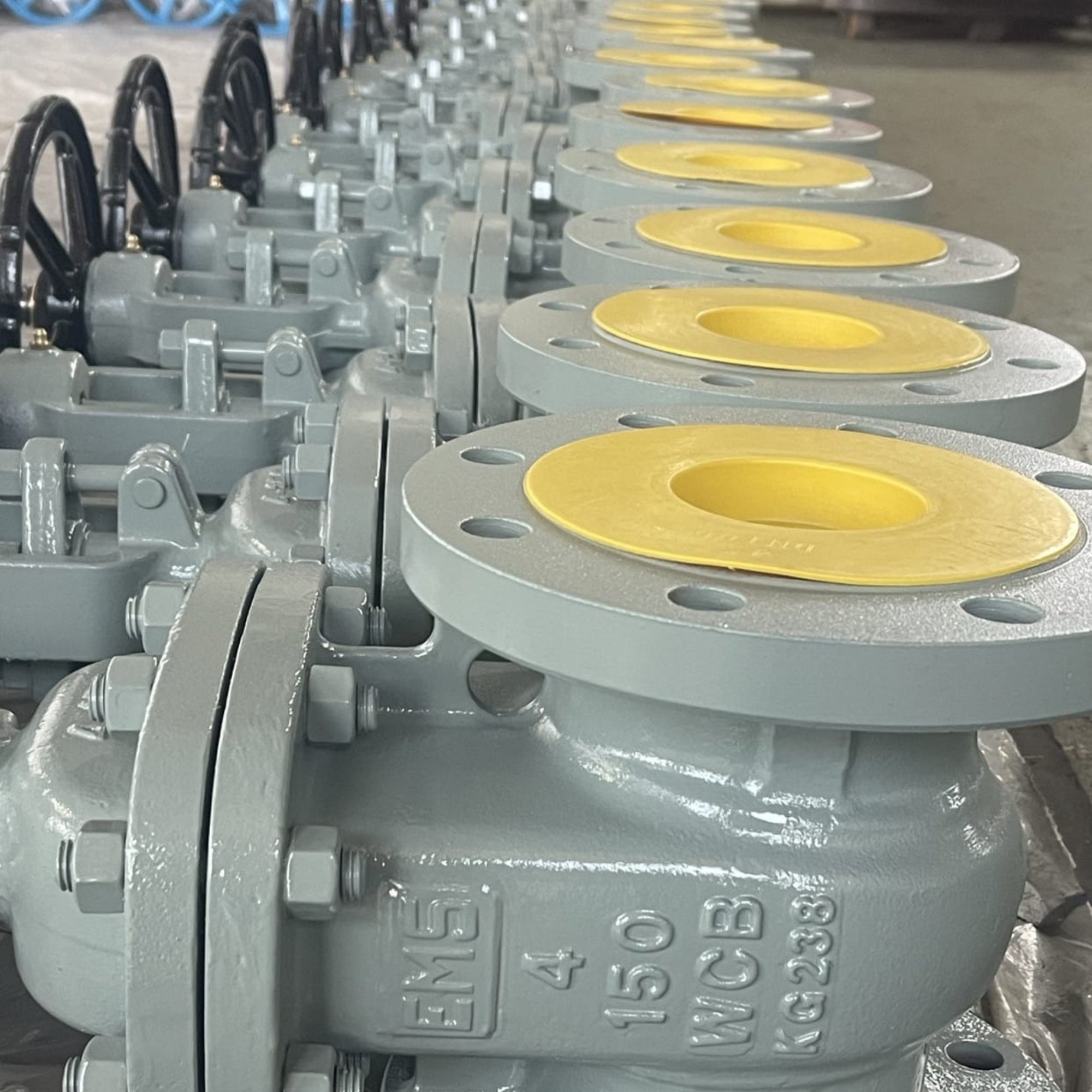

Glob Vana (ANSI)
|
Anma Çapı : |
1/2″-24″ |
|
Anma Basıncı : |
150LB-300LB-600LB-900LB-1500LB |
|
Dizayn Standardı : |
BS 1873 |
|
Tahrik Ünitesi : |
Kollu, Dişli Kutulu, Pnömatik Aktüatörlü, Elektrik Aktüatörlü, Hidrolik Aktüatörlü |
|
Bağlantı : |
Bw, Flanged-Rf/RTJ |
|
Malzemeler : |
ASTM A105&A216-WCB&A352-CF8&A352-CF8M&A352-CF3&A352-CF3M |
Endüstriyel proseslerinizde hassas akış ve basınç kontrolü için Glob Vana (ANSI) en güvenilir çözümlerden biridir. Lineer hareketli diski ve oturma yapısı sayesinde yüksek sızdırmazlık ve ince modülasyon sağlar.
40+ Yıl Deneyim
1979 yılından buyana sektörde faaliyet gösteriyoruz.
İmalatçı Firma Garantisi
Özelleştirme, hızlı teslim ve rekabetçi fiyat garantisi veriyoruz.
Yüksek Kalite
Uluslararası standartlara uygun yüksek kaliteli üretim.
Glob Vana (ANSI) Nedir?
Glob vana, disk ve oturma yüzeyinin eksenel (yukarı-aşağı) hareketiyle akışı kademeli olarak kontrol eden bir akış kontrol vanasıdır. ANSI/ASME tasarım ve boyut standartlarına göre üretilen versiyonları; özellikle buhar, kondens, ısı transfer yağı, su/atıksu ve kimyasal akışkan hatlarında tekrar edilebilir debi ayarı ve sızdırmaz kapama performansıyla öne çıkar. Doğru trim ve malzeme seçimi ile yüksek sıcaklık ve korozif ortamlarda uzun ömür sunar.
Globe vana çalışma prensibi ve avantajları
Globe vana mili, diski oturma yüzeyine yaklaştırıp uzaklaştırarak akış kesitini ayarlar; böylece lineer veya eş-yüzdelik kontrol karakteristiğine yakın bir davranış elde edilir. Bu geometri, otomasyon döngülerinde (PID) stabilite sağlar ve ince ayar gerektiren hatlarda enerji verimliliğini artırır. Avantajlar arasında yüksek sızdırmazlık, hassas modülasyon, geniş malzeme/bağlantı seçenekleri ve aktüatör uyumluluğu (manuel, elektrikli, pnömatik) yer alır. Karşılığında, akış yön değişimi nedeniyle basınç düşümü küresel vanalara göre daha yüksektir; bu durum doğru boyutlandırma ile optimize edilir.
Glob vana çeşitleri ve ANSI sınıfları
Z Tipi Glob Vana
En yaygın gövde formudur. Akış hattı gövde içinde iki kez yön değiştirir; bu, yüksek kapama performansı ve doğrusal modülasyon için idealdir. Genel proses hizmetleri ve yardımcı hatlar için tercih edilir.
Y Tipi Glob Vana
Gövde akışı daha az kırar; daha düşük basınç kaybı ve yüksek diferansiyel basınç koşullarında avantaj sağlar. Aşındırıcı/erozyona meyilli servislerde ve uzun çevrim ömrü hedeflerinde etkilidir.
Açılı (Angle) Glob Vana
Giriş-çıkış 90°’dir; drenaj, boşaltma ve dar alan montajlarında borulama kolaylığı sağlar. Çamurlu veya partiküllü akışkanlarda hat dizaynını sadeleştirir.
Glob vana fiyatı: Maliyeti belirleyen unsurlar
Glob vana fiyatı; gövde malzemesi (karbon çelik/paslanmaz/alaşım), basınç sınıfı (Class 150–2500), boyut (NPS), trim/sızdırmazlık yapısı, bağlantı tipi (flanş/BW/SW/NPT), aktüatör (manuel/elektrik/pnömatik) ve istenen test/sertifikasyon kapsamına göre değişir. Kriyojenik uzatılmış boyun, Stellite metal-seat, körük sızdırmazlık ve anti-kavitasyon trim gibi proje-özel opsiyonlar, birim fiyatı artırsa da bakım aralıklarını uzatarak yaşam döngüsü maliyetini düşürebilir. Stoktan hızlı teslim edilen standart konfigürasyonlar daha ekonomikken; özel alaşımlar ve yüksek sınıflar için termin ve fiyat ayrı değerlendirilir.
Neden EMS Vana?
EMS Vana, ANSI/ASME standartlarına tam uyumlu glob vana çözümlerini; mühendislik doğrulaması, malzeme sertifikaları ve API 598 test protokolleri ile sunar. Tekil siparişten seri üretime kadar esnek üretim kabiliyeti; teknik çizim, MTR, basınç test raporu ve devreye alma desteği gibi uçtan uca bir hizmet modeliyle birleşir. Böylece hem erken tasarım aşamasında hem de işletme döneminde toplam maliyetinizi optimize ederiz.
