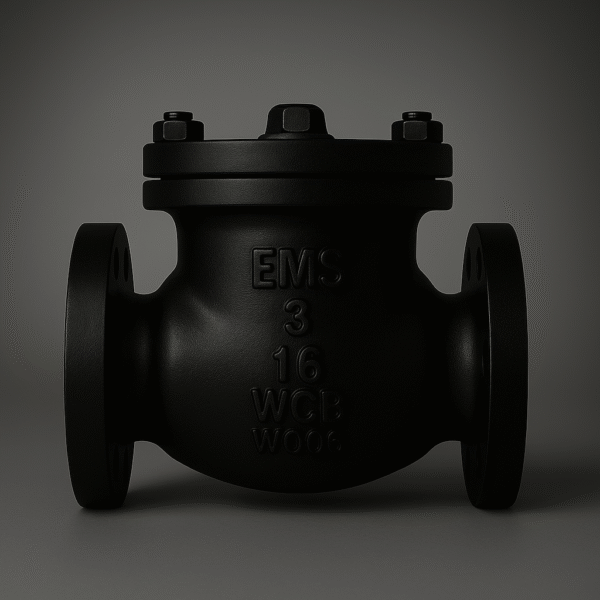

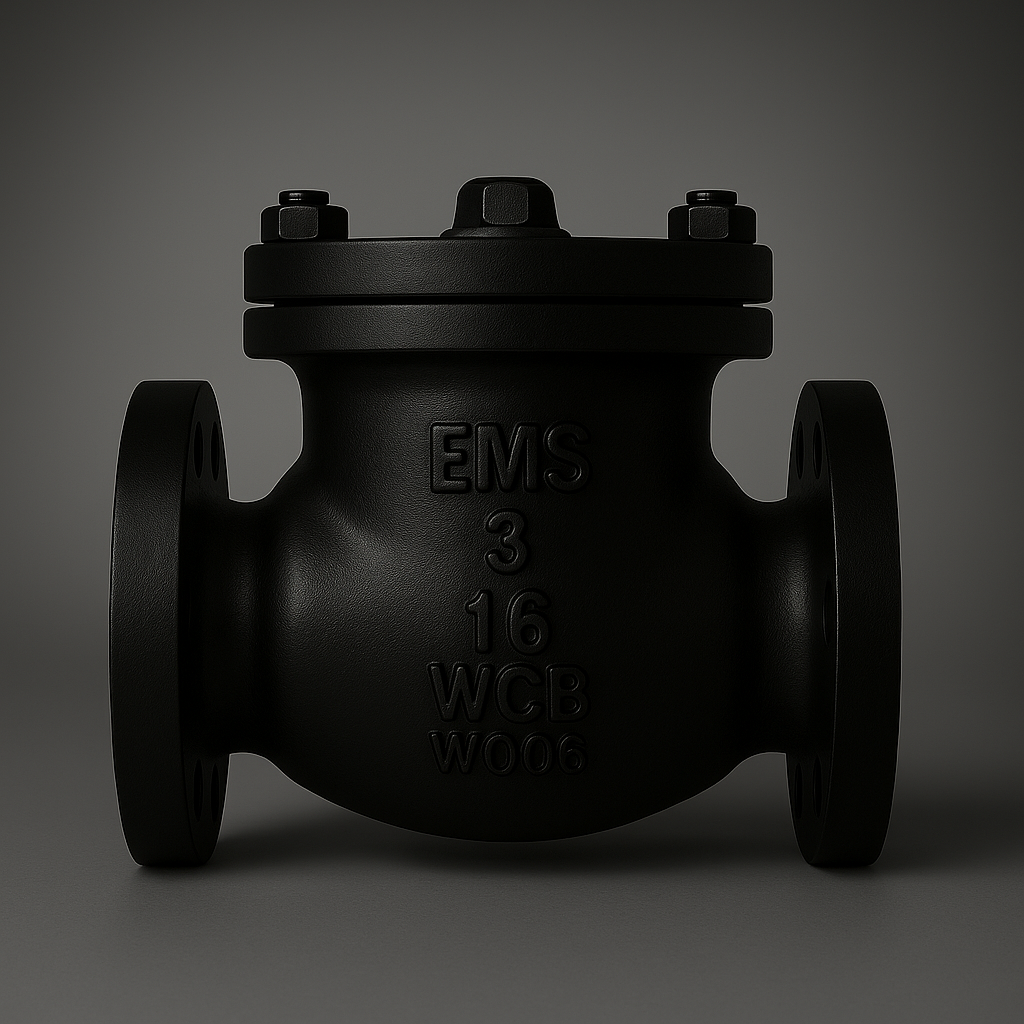

Swing Çek Vana(DIN)

CHECK VALVE DIN ÇEK VANA DIN

Döküm gövde ve kapak Cıvatalı kapak (CK) Patlama önleyici tasarım Disk kendi…

Açıklama
Ek bilgi

Açıklama

EN 1984’e göre Çek Vanalar	PN 16 / PN 25	PN 40 / PN 63 / PN 100 / PN 160
Yüz yüze ölçülere göre	EN 558-1 ; GR48	EN 558-1 ; GR48 ya da üretim standardı
Flanşlı uçlar	EN 1092-1, Tip B1
Flanşlar arası mesafe	EN 12982, Seri 15	EN 12982, Seri 26 ya da üretim standardı
Kaynak ağzı	EN 12627

Ölçüler ve Ağırlıklar (PN16~PN100)
DN		50	65	80	100	125	150	200	250	300	350	400	500	600
PN16	L(mm)	200	240	260	300	350	400	500	600	700	800	900	1100	1300
	H(mm)	150	170	180	237	270	305	369	424	440	470	520	630	870
	WT(kg)	16	25	29	44	68	85	115	180	270	380	509	967	1507
PN25	L(mm)	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
	H(mm)	150	170	180	237	270	305	369	424	440	470	520	630	870
	WT(kg)	17	30	34	48	105	118	160	230	420	535	585	1025	1650
PN40	L(mm)	230	290	310	350	400	480	600	730	850	980	1100	1250	1450
	H(mm)	150	170	180	237	270	305	369	424	440	470	520	630	870
	WT(kg)	17	30	34	48	105	118	220	320	450	600	800	1269	1669
PN63	L(mm)	300	340	380	430	500	550	650	775	900	1025	1150	1400	—
	H(mm)	180	200	220	245	300	335	385	445	520	565	635	750	—
	WT(kg)	37	45	55	59	145	160	255	360	600	780	1100	1656	—
PN100	L(mm)	300	340	380	430	500	550	650	775	900	1025	1150	1400	—
	H(mm)	180	200	220	245	300	335	385	445	520	585	635	950	—
	WT(kg)	80	95	110	125	190	260	400	560	800	1000	1250	1925	—

Ölçüler ve Ağırlıklar(PN16~PN100)
DN (mm)			50	65	80	100	150	200	250	300	350	400
L(mm)			230	290	310	350	480	600	730	850	980	1100
PN16	H(mm)		305	354	402	437	541	699	815	914	1189	1350
	E(mm)		200	250	250	300	350	400	550	600	560	650
	Ağırlık(kg)		20	25	35	50	100	210	446	648	805	1050
PN25	H(mm)		325	363	415	453	556	744	864	948	1269	1450
	E(mm)		200	250	250	300	350	400	550	600	560	650
	Ağırlık(kg)		22	27	38	55	105	220	450	660	810	1100
PN40	H(mm)		325	370	430	480	589	783	888	965	1285	1512
	E(mm)		200	250	250	350	500	560	600	650	610	610
	Ağırlık(kg)		24	30	41	60	110	225	460	670	830	1120
DN (mm)			50	65	80	100	150	200	250	300	350	400
L(mm)			300	340	380	430	550	650	775	900	1025	1150
PN63	H(mm)		305	354	402	437	541	699	815	914	1189	1350
	E(mm)		250	250	350	450	560	600	700	610	610	610
	Ağırlık (kg)		26	33	45	65	120	230	470	680	850	1130
PN100	H(mm)		325	363	415	453	556	744	864	948	1269	1450
	E(mm)		350	350	450	500	610	610	610	610	610	610
	Ağırlık(kg)		27	34	46	67	125	235	480	690	860	1150

Ek bilgi

Tasarım	Döküm gövde ve kapak Cıvatalı kapak (CK) Patlama önleyici tasarım Disk kendi ekseni etrafında dönebilir ve böylece yerel aşınmayı önler Sızdırmazlık yatağı, entegre veya kaynaklıdır
Uygulamalar	Enerji santrali, Kimya, Petrokimya, Rafineri
Medya	Vana malzemelerine bağlı olarak: su, buhar, gaz, yağ, yağ türevleri ve diğer agresif olmayan ortamlar
Basınç ve Sıcaklık	PN10/16 ÷ PN160 600’e kadar sıcaklık
Malzemeler	Karbon, ısı direnci alaşımı ve paslanmaz çelik
Avantajlar	Uzun hizmet ömrü Düşük Emisyon değeri Kolay kullanım ve bakım Çalışır durumda mil salmastra değişimi
Seçenekler	Elastik malzemelerden yapılmış salmastra ve contalar Flanşlar ve kaynak ağzı : EN,DIN,GOST vb. Müşterinin isteği üzerine diğer boya kaplama seçeneği Karşı flanşlar, cıvatalar ve contalar ile komple valf
