Açıklama

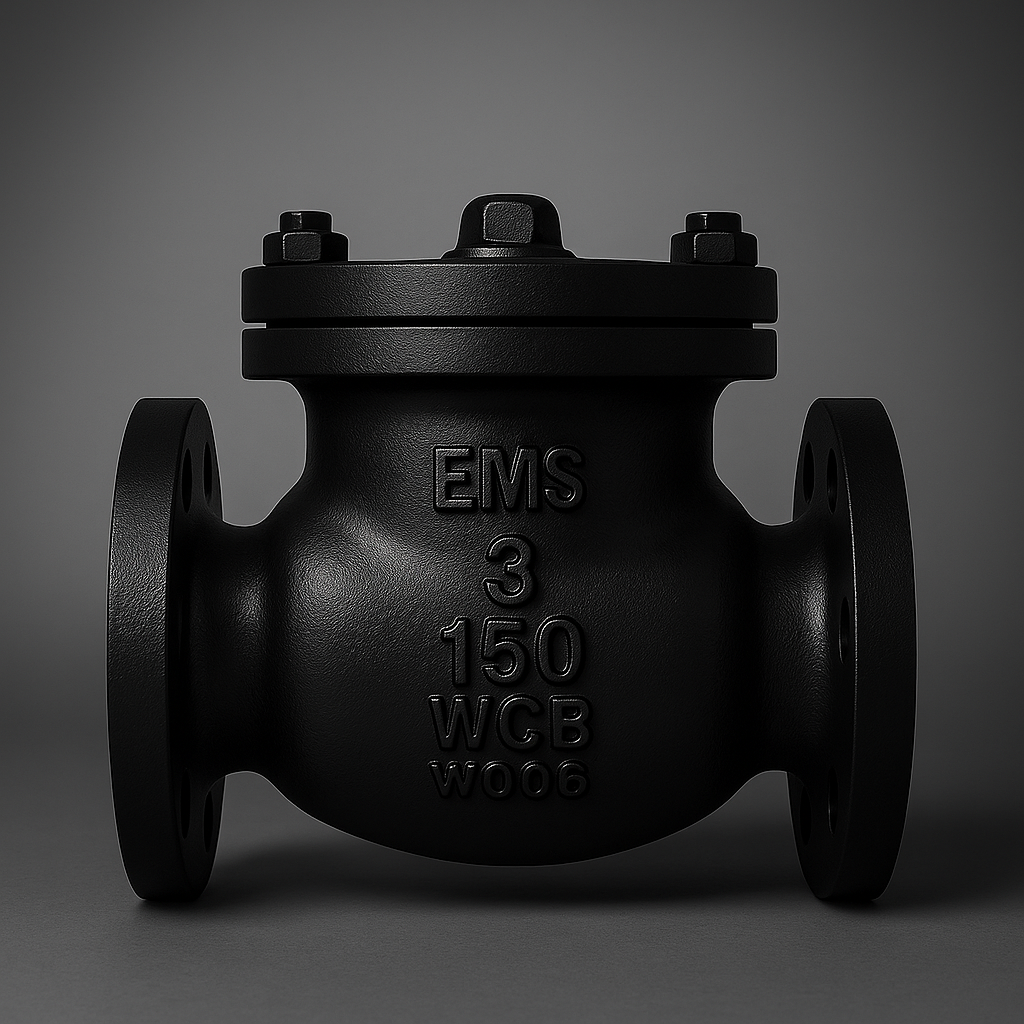

BS 1868, API 594, API 6D’ye göre sürgülü vana	Sınıf 150 ÷ Sınıf 1500
Yüz yüze (FTF) ve Uçtan uca (ETE) boyutlar acc. ile	ASME B16.10
Flanşlı uçlar	ASME B16.5
Kaynak ağzı	ASME B16.25

Sınıf	NPS(in)	Ölçü(mm)				Ağırlık(kg)				NPS(in)					Ağırlık(kg)
		d	L	O	H	RF	BW			d	L		O	H
			RF/BW								RF/BW	RTJ			RF/RTJ	BW
150	2	51	203	150	150	15	12	600	2	51	292	295	165	175	28	20
	2 1/2	64	216	180	170	26	17		2 1/2	64	330	333	190	200	38	30
	3	76	241	190	180	27	18		3	76	356	359	210	230	52	40
	4	102	292	230	237	42	32		4	102	432	435	275	295	87	65
	6	152	356	280	305	75	60		6	152	559	562	355	360	224	155
	8	203	495	345	370	124	106		8	203	660	664	420	400	354	280
	10	254	622	405	420	200	174		10	254	787	791	510	460	555	395
	12	305	698	485	440	310	258		12	305	838	841	560	520	790	630
	14	337	787	535	470	428	368		14	336	889	892	605	590	892	710
	16	387	864	595	520	555	483		16	387	991	994	685	670	1200	1020
	18	438	978	635	580	775	685		18	438	1092	1095	745	730	1600	1350
	20	489	978	700	630	835	720	900	2	51	368	371	165	300	70	50
	24	591	1295	815	870	1100	970		2 1/2	64	419	422	190	310	100	77
	26	635	1295	870	901	1370	1120		3	76	381	384	240	310	91	68
	28	686	1448	927	920	1720	1550		4	102	457	460	290	335	150	113
	30	737	1524	984	970	1980	1780		6	152	610	613	380	420	305	230
300	2	51	267	165	170	21	15		8	203	737	740	470	503	510	387
	2 1/2	64	292	190	185	30	22		10	254	838	841	545	637	810	632
	3	76	318	210	215	39	30		12	305	965	968	610	757	1120	901
	4	102	356	255	235	70	44		14	324	1029	1038	640	810	1380	1139
	6	152	444	320	300	125	98		16	375	1130	1140	705	820	1900	1613
	8	203	533	380	340	190	150	1500	2	51	368	371	215	300	70	50
	10	254	622	445	350	290	230		2 1/2	64	419	422	245	300	100	77
	12	305	711	520	420	450	375		3	76	470	473	265	340	150	115
	14	337	838	585	480	700	555		4	102	546	549	310	411	285	190
	16	387	864	650	520	840	766		6	146	705	711	395	511	550	452
	18	438	978	710	600	1000	915		8	194	832	841	485	681	1010	845
	20	489	1016	775	670	1273	1100		10	241	991	1000	585	757	1550	1280
	24	591	1346	915	750	1700	1500		12	289	1130	1146	675	856	2280	1780
	26	635	1346	972	880	2175	1995
	28	686	1499	1035	1010	2565	2260
	30	737	1594	1092	1410	2989	2680

Ek bilgi

Tasarım	Döküm gövde ve kapak Cıvatalı kapak (CK) Patlama önleyici tasarım Disk kendi ekseni etrafında dönebilir ve böylece yerel aşınmayı önler Sızdırmazlık yatağı, entegre veya kaynaklıdır
Uygulamalar	Enerji santrali, Kimya, Petrokimya, Rafineri
Medya	Vana malzemelerine bağlı olarak: su, buhar, gaz, yağ, yağ türevleri ve diğer agresif olmayan ortamlar
Basınç ve Sıcaklık	Sınıf 150 ÷ Sınıf 1500 600’e kadar sıcaklık
Malzemeler	Karbon, ısı direnci alaşımı ve paslanmaz çelik
Avantajlar	Uzun hizmet ömrü Düşük Emisyon değeri Kolay kullanım ve bakım Çalışır durumda mil salmastra değişimi
Seçenekler	Elastik malzemelerden yapılmış sızdırmazlık yatağı ve contalar Flanşlar ve kaynak uçları : EN,DIN,GOST vb. Müşterinin isteği üzerine diğer boya kaplama seçeneği Karşı flanşlar, cıvatalar ve contalar ile komple valf
Test	Üretilen her vana API598’e göre test edilmiştir.
