Açıklama

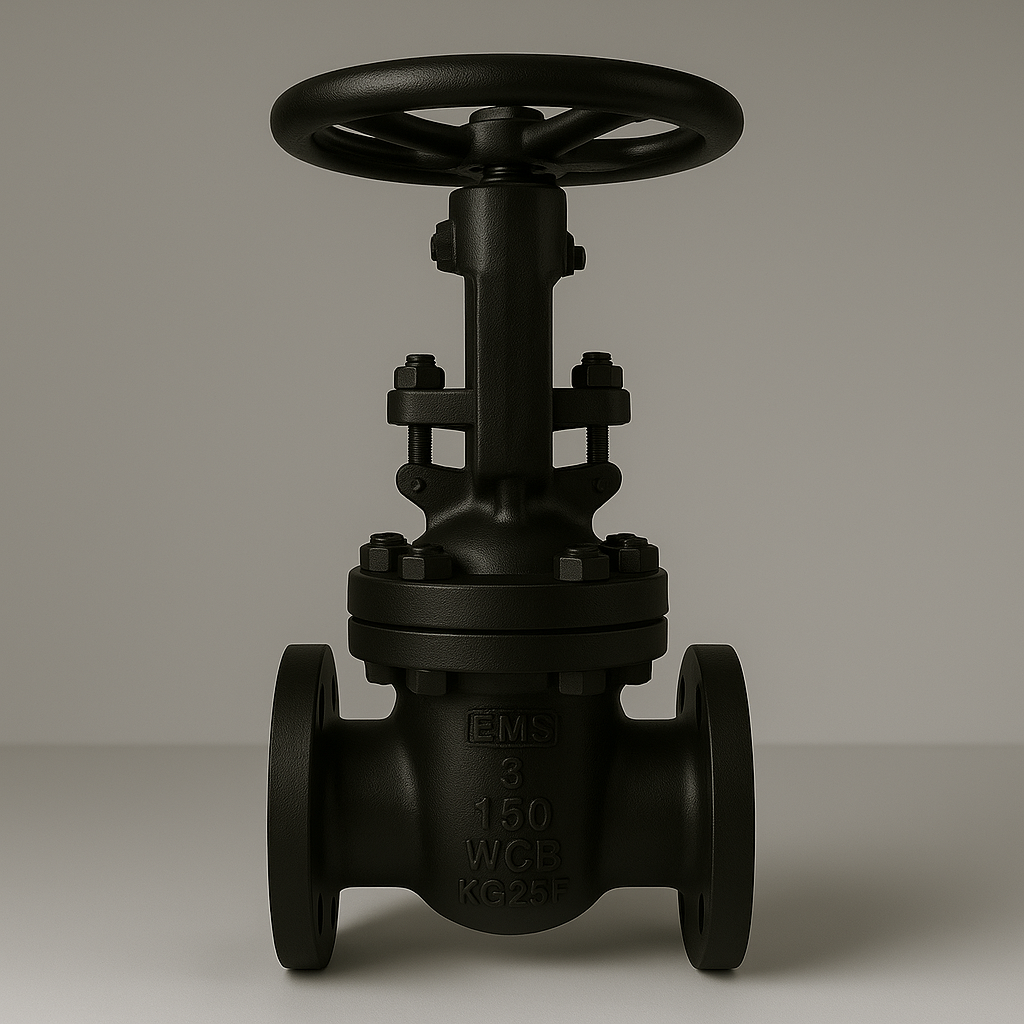

API 600’e göre sürgülü vana	Sınıf 150 ÷ Sınıf 1500
Yüz yüze (FTF) ve Uçtan uca (ETE) boyutlar acc. ile	ASME B16.10
Flanşlı uçlar	ASME B16.5
Kaynak ağzı	ASME B16.25

Ölçüler ve Ağırlıklar (Sınıf 150~Sınıf 300)
Sınıf			150
NPS(in)			2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	36
Ölçü(mm)	d		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	737	876
	L	RF	178	190	203	229	254	267	292	330	356	381	406	432	457	508	610	610	711
		BW	216	241	283	305	381	403	419	457	502	572	610	660	711	813	914	914	1016
		RTJ	191	203	216	241	267	279	305	343	368	394	419	445	470	521	—	—	—
	H		387	435	481	585	681	765	956	1149	1351	1508	1703	1892	2119	2500	2960	3148	3721
	E		200	200	250	280	280	300	350	400	450	500	550	600	600	650	610	610	610
Ağırlık(kg)		RF	18	25	32	50	64	77	121	178	265	362	463	621	792	1190	1838	2261	3310
		BW	15	18	26	41	58	69	108	156	248	330	424	587	752	1144	1900	3310	3380
Sınıf			300
NPS(in)			2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	26	28	30
Ölçü(mm)	d		51	64	76	102	127	152	203	254	305	337	387	438	489	591	635	686	737
	L	RF/BW	216	241	282	305	381	403	419	457	502	762	838	914	991	1143	1245	1346	1397
		RTJ	232	257	298	321	397	419	435	473	518	778	854	930	1010	1165	1270	1372	1422
	H		410	453	509	612	670	805	1000	1209	1416	1582	1725	1959	2194	2598	2986	3120	3205
	E		200	200	250	280	300	350	400	450	500	550	600	610	610	610	610	610	610
Ağırlık(kg)		RF	23	35	50	71	100	144	209	322	482	683	950	1145	1634	2660	3090	3312	3597
		BW	17	26	39	53	79	113	164	256	390	565	805	964	1412	2304	2540	2725	3057

Ölçüler ve Ağırlıklar (Sınıf 150~Sınıf 300)
Sınıf			150
NPS(in)			2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30	36
Ölçü(mm)	d		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	737	876
	L	RF	178	190	203	229	254	267	292	330	356	381	406	432	457	508	610	610	711
		BW	216	241	283	305	381	403	419	457	502	572	610	660	711	813	914	914	1016
		RTJ	191	203	216	241	267	279	305	343	368	394	419	445	470	521	—	—	—
	H		387	435	481	585	681	765	956	1149	1351	1508	1703	1892	2119	2500	2960	3148	3721
	E		200	200	250	280	280	300	350	400	450	500	550	600	600	650	610	610	610
Ağırlık(kg)		RF	18	25	32	50	64	77	121	178	265	362	463	621	792	1190	1838	2261	3310
		BW	15	18	26	41	58	69	108	156	248	330	424	587	752	1144	1900	3310	3380
Sınıf			300
NPS(in)			2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	26	28	30
Ölçü(mm)	d		51	64	76	102	127	152	203	254	305	337	387	438	489	591	635	686	737
	L	RF/BW	216	241	282	305	381	403	419	457	502	762	838	914	991	1143	1245	1346	1397
		RTJ	232	257	298	321	397	419	435	473	518	778	854	930	1010	1165	1270	1372	1422
	H		410	453	509	612	670	805	1000	1209	1416	1582	1725	1959	2194	2598	2986	3120	3205
	E		200	200	250	280	300	350	400	450	500	550	600	610	610	610	610	610	610
Ağırlık(kg)		RF	23	35	50	71	100	144	209	322	482	683	950	1145	1634	2660	3090	3312	3597
		BW	17	26	39	53	79	113	164	256	390	565	805	964	1412	2304	2540	2725	3057

Ölçüler ve Ağırlıklar (Sınıf600~ Sınıf1500)
Sınıf			600
NPS(in)			2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24
Ölçü(mm)	d		51	64	76	102	127	152	203	254	305	337	387	438	489	591
	L	RF/BW	292	330	356	432	508	559	660	787	838	889	991	1092	1194	1397
		RTJ	295	333	359	435	511	562	663	790	841	892	994	1095	1200	1407
	H		418	476	518	646	770	839	1024	1229	1450	1574	1797	1931	2207	2582
	E		200	250	280	300	400	450	500	600	650	610	610	610	610	610
Ağırlık(kg)		RF	36	52	67	112	170	234	393	610	890	1245	1530	1967	2450	3620
		BW	29	42	53	83	125	177	310	472	729	1054	1242	1626	2032	3017
Sınıf			900							1500
NPS(in)			2	2 1/2	3	4	6	8	10	2	2 1/2	3	4	6	8	10
Ölçü(mm)	d		51	64	76	102	152	203	254	51	64	76	102	146	194	241
	L	RF/BW	368	419	381	457	610	737	838	368	419	470	546	705	832	991
		RTJ	371	422	384	460	613	740	841	371	422	473	549	711	842	1000
	H		498	547	573	678	900	1103	1345	487	572	603	700	984	1146	1371
	E		280	300	300	350	550	600	610	280	300	350	400	550	460	460
Ağırlık(kg)		RF	74	131	101	172	335	640	1100	74	131	165	248	510	921	1910
		BW	54	105	78	135	260	517	922	54	105	129	197	412	761	1640

Ek bilgi

Tasarım	Döküm gövde ve bone Cıvatalı bone (CK) Yükselen gövde (YG),dış vida ve yoke (DV&B) Kama, tek parça esnek, katı veya bölünmüş kama tipi olabilir
Uygulamalar	Santral, Kimyasal, Petrokimya, Arıtma
Medya	Vana malzemelerine bağlı olarak: su, buhar, gaz, yağ ve yağ türevleri ve diğer agresif olmayan ortamlar
Basınç ve Sıcaklık	Sınıf 150 ÷ Sınıf 1500 600’e kadar sıcaklık
Malzemeler	CKarbon, ısıya dayanıklı alaşım ve paslanmaz çelik
Avantajlar	Tam bağlantı noktası tasarımı Düşük emisyon değeri Kolay kullanım ve bakım Çalışır durumda mil salmastra değişimi
Seçenekler	Elektrikli, hidrolik veya pnömatik aktüatör Konum göstergesi Genişletilmiş gövde Kilitleme aygıtı Yükselmeyen gövde ve katı kama Kamada delik (aşırı basınç emniyet tasarımı) Yaylı salmastra kutusu Dengeleme borusu ile Baypas Valfi ile Dengeleme borusu ve baypas valfleri ile Flanşlar ve kaynak uçları: EN,DIN GOST vb. Müşterinin isteğine göre boya kaplama seçeneği Karşı flanşlar, civatalama ve contalarla komple sürgülü vana.
Test	Üretilen her vana EN 12266’ya göre test edilmiştir.
